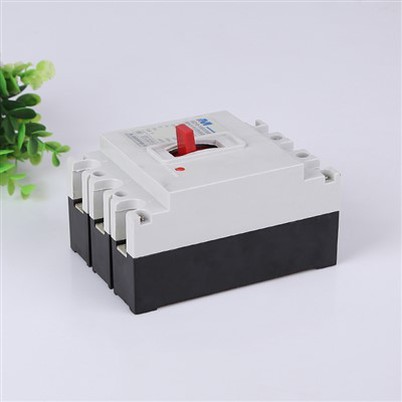

Paramèt prensipal nan ka moule disjoncteurs

(1) Vòltaj nominale: vòltaj nominal la sou plak disjoncteurs a fè referans a vòltaj nominal kontak prensipal disjoncteurs a, ki se valè vòltaj ki asire operasyon nòmal alontèm kontak kontakè yo.

(2) Kouran nominale: Kouran nominal la sou plak kontak kontakè a refere a kouran nominal kontak prensipal disjoncteurs a, ki se valè aktyèl la ki asire operasyon nòmal alontèm kontak kontakè yo.

(3) Kouran deklanchman: Kouran deklanchman an se valè anviwònman aktyèl la ki lakòz inite vwayaj surkouran an fonksyone. Lè kous la kout -sirkuite oswa chaj la twò chaje, ak aktyèl chaj la pi gran pase aktyèl la deklanchman, kontak prensipal yo nan disjoncteur a pral dekonekte.

(4) Koub Pwoteksyon Surcharge Aktyèl -Tan Koub: Koub Tan Pwoteksyon Surcharge aktyèl la-Se yon koub karakteristik tan envès. Pi gwo aktyèl la Surcharge, se pi kout tan an fonksyone nan inite tèmik vwayaj la.

(5) Voltage nominal nan bobin inite vwayaj undervoltage: vòltaj nominal bobin inite vwayaj undervoltage dwe egal a vòltaj nominal liy lan.

(6) Voltage nominal bobin inite shunt vwayaj la: vòltaj nominal bobin inite shunt vwayaj la dwe egal ak vòltaj ekipman pou pouvwa kontwòl la.

(7) Kapasite rupture sikwi ultim-Icu
Gen de endikatè pou kapasite rupture yon disjoncteurs: ultim -kapasite rupture sikwi nominale Icu ak nominal kapasite kout-sikwi rupture Ics.

Rated ultim kout -kapasite kraze sikwi Icu se paramèt limite nan kapasite kraze sikwi a. Apre kraze plizyè kout -fot sikwi, kapasite kraze sikwi a ap diminye.

Kapasite operasyon kout -sikwi rupture Ics se yon endikatè kraze nan disjoncteur a, sa vle di ke apre kraze plizyè kout-fot sikwi, li ka toujou garanti operasyon nòmal.

Pou ka moule disjoncteurs, Ics konsidere kòm kalifye osi lontan ke li pi gran pase 25% Icu. Pifò disjoncteurs sou mache a gen Ics ant 50% ak 75% Icu.

(8) Aktyèl -Limite Kapasite Breaking
Aktyèl -kapasite rupture limite refere a kapasite disjoncteurs a pou limite aktyèl fay la lè yon kout sikwi rive. Lè yon kous kout rive, kontak disjoncteurs yo louvri rapidman, jenere yon arc elektrik. Sa a ekivalan a entwodwi yon rezistans arc rapidman ogmante nan seri ak kous la, kidonk limite ogmantasyon nan aktyèl fay. Sa a diminye efè negatif elektwomayetik, elektwodinamik ak tèmik aktyèl sikwi kout -sou disjoncteurs a ak ekipman elektrik, pwolonje lavi sèvis disjoncteurs a. Pi kout tan kase disjoncteurs la, pi bon efè limite aktyèl la, ak Ics ki pi pre se Icu.

⑼ Karakteristik Tripping disjoncteurs miniature

Karakteristik deklanchman disjoncteurs divize an plizyè kalite, tankou A, B, C, D, ak K, ak siyifikasyon respektif yo se jan sa a: A -karakteristik deklanchman: aktyèl la deklanchman se (2 ~ 3) nan, ki se apwopriye pou pwoteje sikwi elektwonik semi-conducteurs, mezire sikwi ak ti transfòmatè pouvwa, oswa sistèm ak sikui long ak ti sikwi; B-karakteristik deklanchman kalite: aktyèl la deklanchman se (3 ~ 5) nan, ki se apwopriye pou sistèm distribisyon pouvwa rezidansyèl, pwoteksyon nan aparèy nan kay la ak pwoteksyon sekirite pèsonèl; C-karakteristik deklanchman kalite: aktyèl la deklanchman se (5 ~ 10) nan, ki se apwopriye pou pwoteje liy distribisyon pouvwa ak sikwi ekleraj ak sikwi motè ak kouran koneksyon segondè; D-karakteristik deklanchman: aktyèl la deklanchman se (10 ~ 20) nan, ki se apwopriye pou pwoteje ekipman ki gen gwo kouran inrush, tankou transfòmatè ak tiyo solenoid; K-karakteristik deklanchman kalite: li gen 1.2 fwa aktyèl la tèmik deklanchman ak 8 ~ 14 fwa ranje a deklanchman mayetik, ki se apwopriye pou pwoteje ekipman sikwi motè e li gen gwo rezistans nan kouran enrush [3].
